Термопластавтоматы LS серии D

Ключевым техническим преимуществом термопластавтоматов серии D является узел смыкания прямого гидравлического типа.

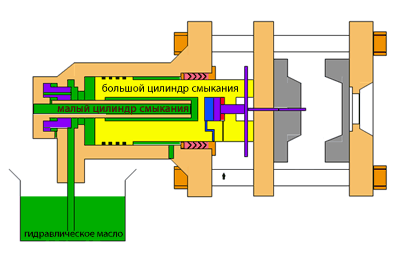

В таком узле смыкания работают два гидравлических цилиндра, управляемых пропорциональными клапанами Tokimec/Yuken, и полностью отсутствует коленно-рычажный механизм. Сначала низкое давление смыкания реализует малый быстроходный цилиндр, а затем происходит дожатие формы и соответственно реализация высокого давления с помощью большого гидроцилиндра смыкания. При этом диаметр большого гидроцилиндра смыкания максимально приближен к ширине и высоте подвижной плиты, таким образом, чтобы обеспечить максимально равномерное распределение по поверхности большого усилия смыкания.

Термопластавтоматы LS серии D

Узел смыкания





















Преимущества полностью гидравлического узла смыкания


Сокращение цикла
Сокращение машинного цикла за счёт более быстрого перемещения подвижной плиты при малых и средних ходах раскрытия прессформы (достигается благодаря гидроцилиндру быстрого действия, расположенному внутри основного цилиндра смыкания.

Надёжность и лёгкость обслуживания
Бóльшая надёжность и простота в обслуживании при сохраняющейся высокой точности литья, т.к. отсутствует сложная механическая часть и изнашиваемые элементы.

Простота регулировки
Простота регулировки высоты прессформы (нажатием одной клавиши). Бóльший диапазон высоты пакета прессформы как в меньшую, так и в большую стороны: максимальная высота прессформы зависит только от требуемого хода раскрытия.

Увеличение ресурса прессформы
Бóльшая гибкость и точность при регулировке торможения и защиты прессформы увеличивает ресурс инструмента; более точный подбор оптимального усилия запирания для каждого изделия также увеличивает ресурс прессформ; Бóльшая точность литья и продление ресурса прессформы за счёт более выгодного распределения давления смыкания: главный гидроцилиндр смыкания имеет большой диаметр, таким образом, давление запирания равномерно распределяется практически по всей площади подвижной плиты между направляющих, что минимизирует возможность деформации подвижной плиты и пуансона.

Система энергосбережения Hydro-Match
Система LG Hydro-Match позволяет компьтеру Hicom контроллировать объём масла в системе изменяя мощность нагнетателя давления в процессе формования. В результате потребление энергии в процессе работы машины оптимизируется и сокращается компьютером по мере необходимости Система Hydro-Match включает в себя два насоса, систему согласования давления и перепускные клапаны, а также другие необходимые компоненты.



Контроллер Hicom-700


Новая управляющая система Hicom-700 работает на базе высокопроизводительного микропроцессора. Контроллер позволяет управлять всеми настройками машины с одной операционной панели. В функции контроллера входит управление этапами впрыска, противодавления, декомпрессии, смыкания и размыкания плит, температурами на зонах и т.д. Усилие смыкания также регулируется значением на контроллере. В контроллер включены широкие возможности статистического анализа литьевого процесса, графического отображения параметров, возможности диагностики и самодиагностики. Интерфейс Hicom-700 предполагает максимально дружелюбное для пользователя контроллирование литьевого процесса, в частности все параметры задаются в реальных физических значениях, а не в процентах.



Модельный ряд


Индекс

Усилие смыкания

Объём впрыска

Расстояние между колоннами

Размер плиты

LGH80D

80 тонн

116 см3

370 х 370 мм

540 х 540 мм

LGH100D

100 тонн

167 см3

410 х 410 мм

610 х 610 мм

LGH130D

130 тонн

251 см3

460 х 460 мм

570 х 570 мм

LGH170D

170 тонн

357 см3

515 х 515 мм

740 х 740 мм

LGH220D

220 тонн

495 см3

560 х 560 мм

830 х 830 мм

LGH250D

250 тонн

736 см3

610 x 610 мм

880 х 880 мм

LGH300D

300 тонн

736 см3

660 x 660 мм

960 х 960 мм

LGH350D

350 тонн

933 см3

710 x 710 мм

1000 х 1000 мм




Комплектация


Узел смыкания

· Централизованное устройство смазки

· Склиз для готовых изделий

· Гидравлический толкатель

· Многократное срабатывание толкателей

· Защита прессформы при неудачном выбросе или попадании посторонних предметов между плит

· Канавко-тавровая плита в соответствии со стандартами EuroMAP

· Зажимы (T-образные болты) для прессформы

· Поддержка подвижной плиты

· Цифровое устройство настройки положения прессформы

· Устройство автоматической смазки

· Пневмосдув изделия сжатым воздухом

· Привод гидравлических сердечников в режиме A (прессформа открыта) или C (прессформа закрыта)

· Привод гидравлических сердечников в режиме A (прессформа открыта) и C (прессформа закрыта)

· Привод гидравлических сердечников во всех режимах

· Выброс изделия во время открытия

· Винтовой съём изделия (для изделия с резьбой)

Узел впрыска

· Износостойкий биметаллический ствол

· Устройство защиты от холодного запуска шнека

· Износостойкий коррозоустойчивый шнек

· Удлинённое сопло

· Гидроаккумулятор

· Самозапирающееся сопло

· Специальные конструкции шнеков

Гидравлическая система

· Четыре пропорциональных клапана

· Система поддержания давления при смыкании

· Система разгрузки насоса смыкания во время охлаждения

· Система Hydro-Match

· Система удержания давления при впрыске

· Система гидравлического торможения при открытии/закрытии прессформы

· Гидравлическая насосная станция c бинарным насосом (для LGH80D, LGH100D, LGH130D, LGH170D, LGH220D)

· Гидравлическая насосная станция c тринарным насосом (для LGH250D, LGH300D, LGH350D)

· Масляные фильтры

· Маслоохладитель

· Цифровой детектор температуры масла

· Устройство подогрева гидравлического масла

· Цифровой детектор уровня масла

· Устройство автоматического регулирования температуры охлаждения масла

· Дополнительный насос

· Открытие/закрытие прессформы во время загрузки (вместе с дополнительной насосной станцией)

Электрическая система

· Контроллер Hicom-700 с TFT-монитором

· Система звукового и визуального оповещения о сбоях в работе

· Детектор окончания цикла и счётчик циклов

· Автоматическое контрольное устройство предварительного прогрева шнека (с таймером на неделю)

· ПИД-контроль температуры

· Контроль температуры сопла полупроводниковым реле

· Сервоклапаны для получения полной обратной связи на контроллере

· Автоматический стабилизатор напряжения

· Кондиционирование воздуха в блоке контроллера

· Система самоочистки

· Оптический детектор выброса готового изделия

· Централизованная сетевая система

— включёно в стандартную комплектацию

— опция
